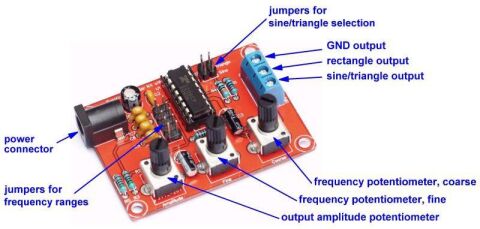

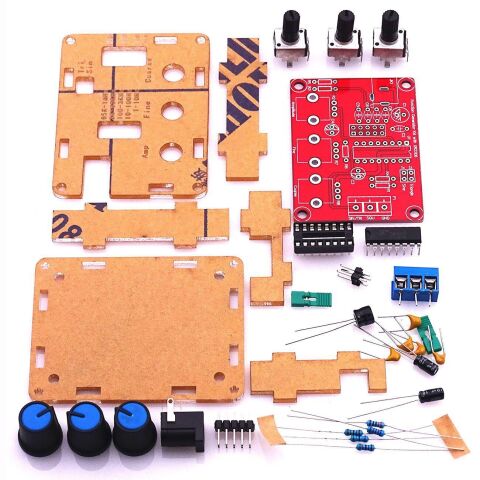

XR2206 Fonksiyon Sinyal Jeneratörü 1Hz -1MHz Sinüs Üçgen Kare Çıkış (Demonte)
XR2206 Fonksiyon Sinyal Jeneratörü 1Hz -1MHz Sinüs / Üçgen / Kare Çıkış Sinyali Ayarlanabilir Frekans Genliği Jeneratör
Voltaj kaynağı: 9-12V DC girişi
Dalga şekilleri: kare, sinüs ve üçgen
Empedans: 600 Ohm + 10%
Frekans: 1Hz - 1MHz
Sinüs dalgası
Genlik: 9V DC girişte 0 - 3V
Bozulma: 1% 'den az (1 khz'de)
Düzlük: + 0.05db 1Hz - 100kHz
Kare dalga
Genlik: 9V DC girişte 8V (yüksüz)
Yükselme süresi: 50ns'den az (1 khz'de)
Sonbahar zamanı: 30ns'den az (1 khz'de)
Simetri: 5% 'den az (1 khz'de)
Üçgen dalga
Genlik: 9V DC girişte 0 - 3V
Doğrusallık: 1% 'den az (100 khz'ye kadar) 10mA

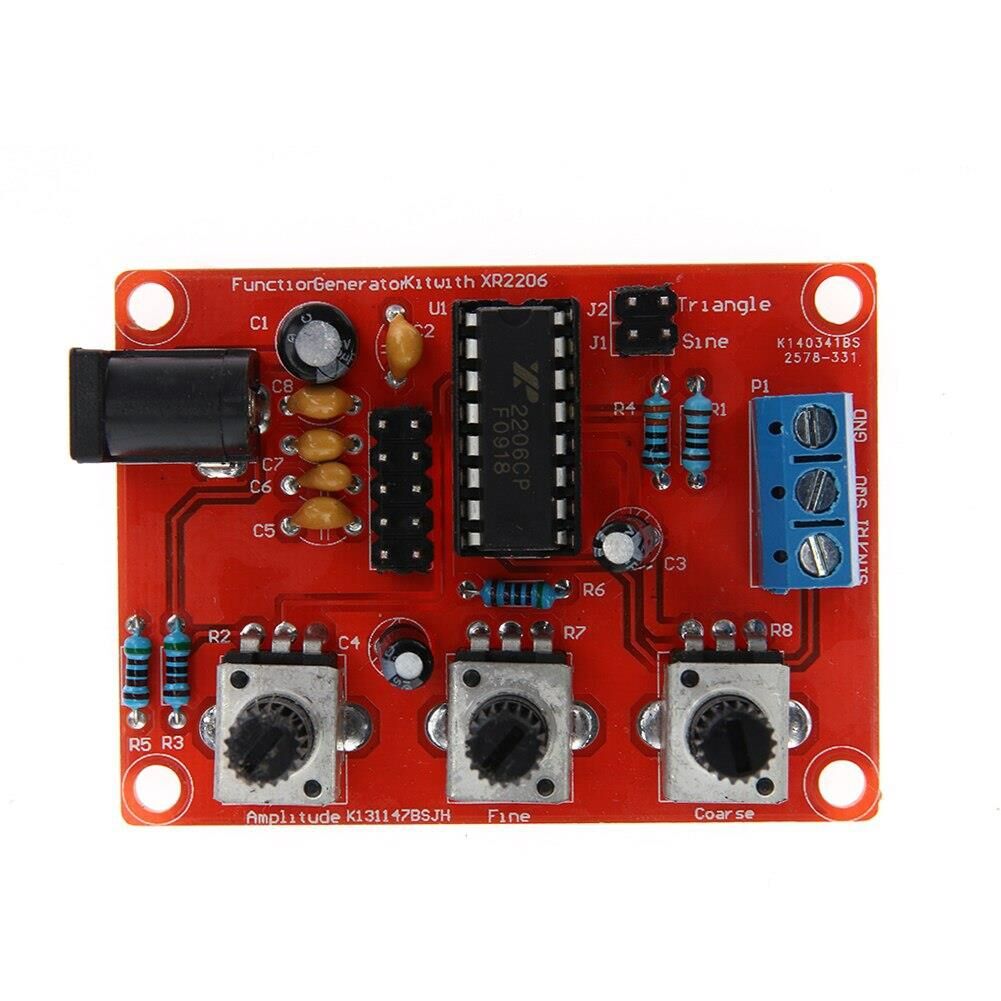

2. Fonksiyon jeneratörü bileşen parametre tablosu
|
Not |
Etiket |
Tipi |
Parametreler |
|
R1 |
Direnç |
1K |
Polariteden bağımsız olarak |
|
R2 |
Ayarlanabilir direnç |
B503 = 50K |
(Serigrafi katmanı ile) |
|
R3, R5,R6 |
Direnç |
5.1K |
Polariteden bağımsız olarak |
|
R4 |
Direnç |
330 |
Polariteden bağımsız olarak |
|
R7 |
Ayarlanabilir direnç |
B503 = 50K |
(Serigrafi katmanı ile) |
|
R8 |
Ayarlanabilir direnç |
B104 = 100K |
(Serigrafi katmanı ile) |
|
C1, |
Elektrolitik kondansatör |
100UF |
Pozitif kısa ayaklar negatif uzun ayaklar |
|
C2 |
Polar olmayan kapasitörler |
104 |
Polariteden bağımsız olarak |
|
C3,C4 |
Elektrolitik kondansatör |
10UF |
Pozitif kısa ayaklar negatif uzun ayaklar |
|
C5 |
Polar olmayan kapasitörler |
105 |
Polariteden bağımsız olarak |
|
C6 |
Polar olmayan kapasitörler |
473 |
Polariteden bağımsız olarak |
|
C7 |
Polar olmayan kapasitörler |
222 |
Polariteden bağımsız olarak |
|
C8 |
Polar olmayan kapasitörler |
101 |
Polariteden bağımsız olarak |
|
U1 |
IC |
XR2206 |
(Serigrafi katmanı ile) |
|
JK1 |
DC güç |
(Serigrafi katmanı ile) | |
|
J1 |
2PIN Jumper kapağı |
XM2.54 |
Polariteden bağımsız olarak |
|
J2 |
2PIN Jumper kapağı |
XM2.54 |
Polariteden bağımsız olarak |
|
P1 |
Sinyal tel terminali |
(Serigrafi katmanı ile) | |
|
J3 |
2*5P Jumper kapağı |
