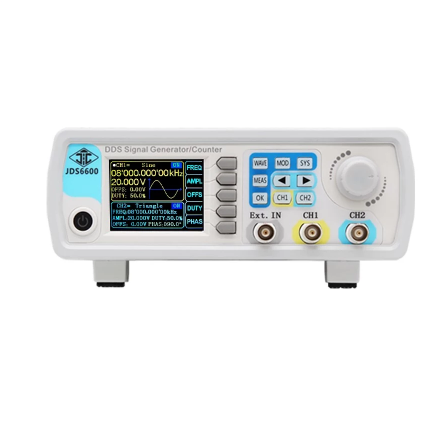

JDS6600 15 ~ 30MHZ sinyal jeneratörü

Özellikler:

1, İndirmek için 320*240 2.4 "TFT renkli lcd ekran, eşzamanlı olarak ekran parametreleri CH1 ve CH2, çoğaltmak için yeteneği desenleri özel dalga formu.

2, Geleneksel yama tuşları yerine yumuşak silikon tuşları kullanın, yüksek hassasiyet ve operasyon için uygun.

3.Hassas, kararlı ve düşük bozulma çıkış sinyali üretmek için DDS doğrudan dijital sentez teknolojisini kullanarak.

4. Maks. Çıkış frekansı (sinüs dalgası)60 MHz(Isteğe bağlı),266MSa/sÖrnekleme oranı ve 14 bitDikey çözünürlük.

5.Tamamen bağımsız çift kanal çıkışı, senkronizasyon işlemi ve ayarlanabilir faz farkı.

6, Kare dalga performansı için büyük gelişme, kare frekans aralığı kadar15 MHzwith bozulma yok.

7, Keyfi dalga depolama fonksiyonu 60 grup, her grubun bellek derinliği2048*14 bit.

8, Yüksek frekans doğruluğu ve çözünürlüğü: 10 ^ (-6) büyüklüğüne kadar frekans doğruluğu, toplam aralık frekans çözünürlüğü0.01uHz.

9, Yüksek genlik çözünürlüğü: minimum genlik çözünürlüğü 1mv'ye ulaşabilir, genlik aralığı 0Vpp ~ 20vpp'dir.

10, Her kanalın görev döngüsü % 0.1-99.9% bağımsız olarak ayarlanabilir, ayar çözünürlüğü 0.1% 'dir.

11Darbe darbe genişliği ve darbe döngüsü süresi tam olarak ayarlanabilir, 30nS-4000S aralığını ayarlayın

12, Tarama özellikleri: doğrusal süpürme ve logaritmik süpürme fonksiyonları; 0.1 s-999.9 s süpürme süresi; sorward, geriye ve gidiş dönüş süpürme yönleri.

13. Darbe trenleri patlama çıkış fonksiyonu ile, birim çıkışı 1 ~ 1048575 keyfi darbe trenleri izin verin.

14, Ölçüm fonksiyonları: sinyal frekansını, döngüsünü, pozitif/negatif darbe genişliğini ve görev döngüsünü ölçebilir; 1Hz ~ 100 MHz frekans aralığı.

15,-9.99 V ~ 9.99 V DC ofset aralığı, ofset çözünürlüğü: 0.01 V.

16, Dijital sinyal çıkış fonksiyonu ile, CMOS çıkış aralığı 0 ~ 10 V.

17, Depolama özelliği: kullanıcı tarafından belirlenen 100 grup parametreyi saklayabilir ve istediğiniz zaman ayıklayabilir.

18, Sayaç fonksiyonu: DC ve AC kuplaj modları ile.

19, Keyfi dalga düzenleme fonksiyonu: kullanıcı pc'de keyfi dalga düzenleyebilir ve sonra indirmek Cihazdan çıkış.

20. Iletişim fonksiyonu: PC enstrümanı kontrol etmek için kullanılabilir.

21. Çıkış kısa devre koruması ile: tüm sinyal çıkışı, yük kısa devre koşullarında 60 s çalışabilir.
