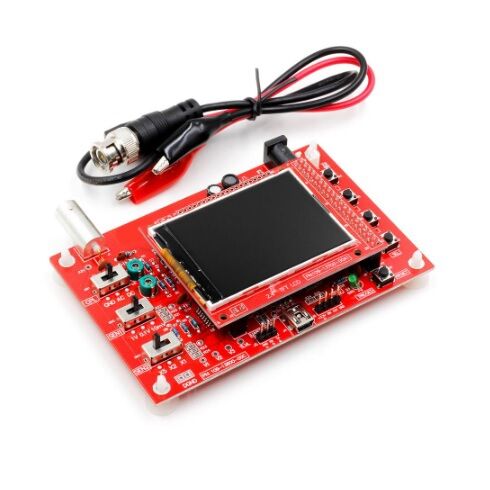

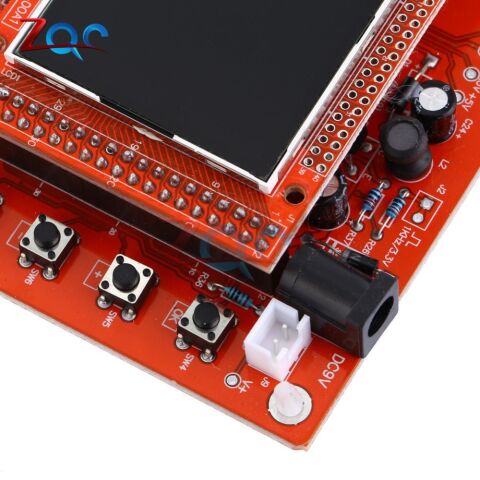

DSO138 DİJİTAL OSİLOSKOP KİTİ MONTELİ

2.4 "TFT El Cep Boyutunda Dijital Osiloskop Kiti DIY Parçaları için Osiloskop Elektronik Öğrenme Seti

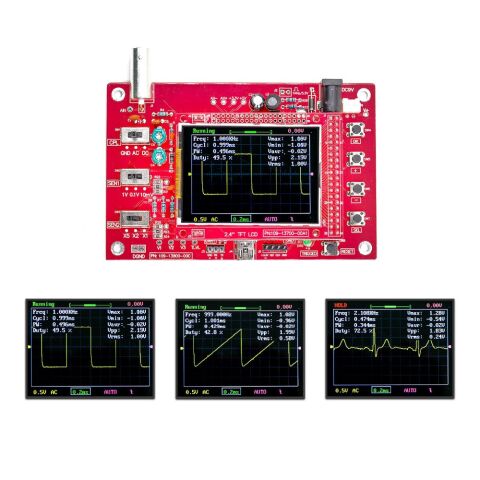

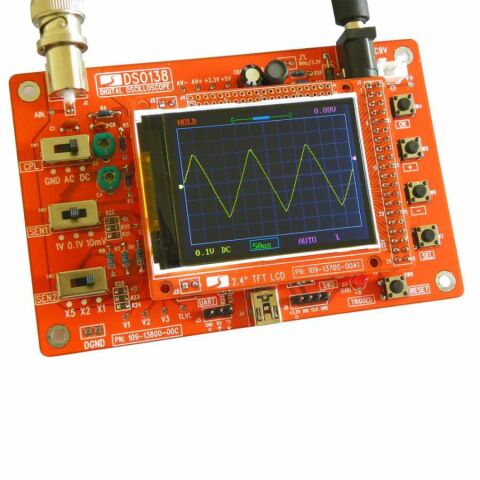

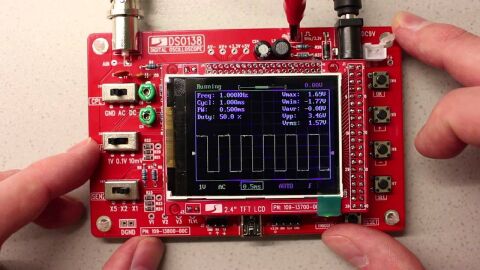

DSO138 dijital osiloskop kiti, ARM Cortex-M3 işlemciyi ve 2,4 inç TFT ekrana sahiptir. Devre çalışması için kolay ve güvenilirdir. Frekans, periyot, darbe genişliği, görev oranı, MAX./MIN./AVG./Peak-Peak/virtual değerlerini görüntüleyebilir.

Özellikler: Bu kit ARM Cortex-M3 işlemci (STM32F103C8) kullanır ve 2,4 inç renkli TFT ekran içerir, ARM testi geliştirme kartı olarak kullanılabilir. Bu kit temelinde ikincil geliştirme olabilir, örneğin, Milivoltmetre, veri kaydediciler olarak değiştirilebilir. Ayarlanabilir dikey yer değiştirme ve talimatlar ile. Otomatik, düzenli ve tek atış modları ile, an dalga biçimini yakalamak kolaydır. Mevcut yükselen veya düşen kenar tetiği. Gözlenebilir önceki tetikleyici dalga formu (negatif gecikme). Herhangi bir zamanda dalga formu göstergesinde donabilir (HOLD işlevi). 1Hz /3.3V kare dalga testi sinyal kaynağı gelir. Dalga formu parametresi ile frekans, periyot, darbe genişliği, görev oranı, MAX./MIN./AVG./Peak-Peak/virtual değerleri dahil dijital ekran. Dalga formu saklama fonksiyonu: güç kapatıldıktan sonra dalga formunu kaybetmez. Kısa devre ve açık devre algılama: kullanıcının lehimleme hatasını bulmasına yardımcı olabilir. TFT denetleyici tanıma işlevi.

Teknik Özellikler:

Maksimum Gerçek Zamanlı Örnekleme Oranı: 1Msps Doğruluk: 12Bit Örnekleme Tampon Derinliği: 1024 bayt Analog Bant Genişliği: 0-200KHz Dikey Hassasiyet: 10mV / Div - 5V / Div (1-2-5 aşamalı) Giriş Empedansı: 1M ohm Maksimum Giriş Voltajı: 50Vpp (1: 1 prob), 400Vpp (10: 1 prob) Kuplaj

MONTELİDİR

MONTAJI YAPILMIŞTIR
